海德漢公司為歐洲最大天文望遠鏡提供超高精度定位技術

導語：海德漢公司的ERA 780C型角度編碼器為此天文望遠鏡提供定位，這為海德漢公司在眾多天文望遠鏡的成功應用再添一例。

經過七年的建設，北半球最大天文望遠鏡—位于La Palma（Grantecan）的加那列大型望遠鏡（Gran Telescopio Canarias）開始試運行。海德漢公司的ERA 780C型角度編碼器為此天文望遠鏡提供定位，這為海德漢公司在眾多天文望遠鏡的成功應用再添一例。天文望遠鏡圍繞兩個軸做旋轉運動—升降（垂直運動）和方位（水平運動）。此外在數小時的觀測期間還必須補償?shù)厍蜃赞D運動。 方位軸的角度通過約15米直徑軸測量，使用的鋼帶光柵尺長達48.48米。角度測量使用的鋼帶光柵尺柵距為40 µm，線數達1,212,000線。由于測量信號質量高，每個柵距都可被細分4,096倍，使方位軸定位的測量步距達10納米，角度分辨率達0.0003角秒。通過系統誤差的校準和補償使系統精度在13.2°范圍內達到0.06角秒。鋼帶光柵尺安裝在相應運動軸的溝槽中并配了多個讀數頭。

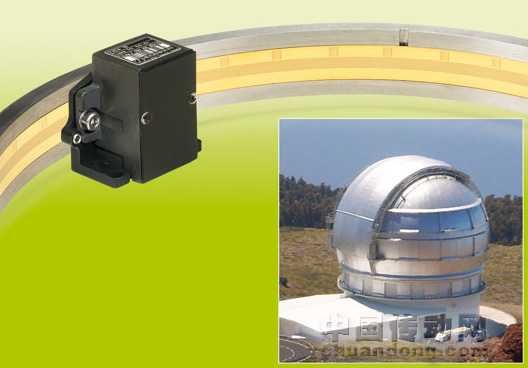

遠鏡系統價值10,500萬歐元，現在開始進入持續一年的測試進程。雙曲線天文望遠鏡包括36個六邊形塊，逐塊增加直到增加至10.4米的總直徑。同時，全部儀器還會得到相應的調整。準備工作完成后，該天文望遠鏡的聚焦精度將達到人眼的4百萬倍，這會使得天文學家可以觀測到更多天文信息。照片為天文望遠鏡防護罩和海德漢公司提供的ERA 780C型角度編碼器的讀數頭和鋼帶光柵尺。（版權：照片由Instituto de Astrofísica de Canarias提供）
