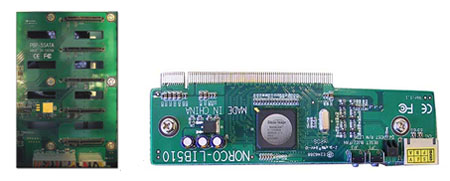

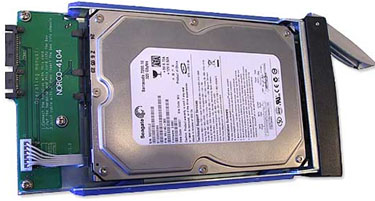

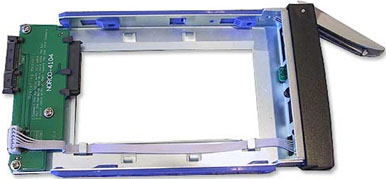

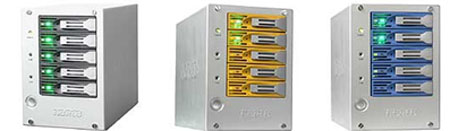

華北工控去年發布了DS－500，在其鋁質的機箱里配置了5個可支持熱插拔的SATA硬盤盒。供電部分由一個內置180瓦的電源完成，一個92mm的風扇很好地解決了系統的散熱問題。 每一個SATA硬盤盒都有一個綠色的LED、工作狀態指示燈和一個自動鎖柄。一根31”長的eSATA數據線用來連接數碼庫和NORCO－4618（一個含有4個PCI－X接口的適配卡，隨DS－500附送）。數碼庫的尺寸為11.5"長，9.5"高，6.9"寬。沒有安裝硬盤的情況下，DS－500重量為13.5 磅，裝上硬盤之后，重量約為20 磅。適用于蘋果機、Windows或者Linux系統的電腦。如果你直接和華北工控公司定購，你還可以選擇硬盤盒的顏色（藍色或者黃色）。 系統運行需求 ＊蘋果機、Windows或者Linux的運行環境 ＊支持Mac OS X 10.4.或者更高、Windows 和Linux ＊最大支持5個SATA 3.5”硬盤 ＊一根PCI或者PCI-X插槽 產品包裝物件清單 ＊DS－500機箱 ＊5個3.5”硬盤盒 ＊安裝螺絲釘 ＊1把螺絲刀 ＊電源線 ＊1根31” eSATA數據線 ＊1個NORCO-4618 ESATA RAID卡 ＊1張帶有驅動程序和客戶使用指南的光盤 機箱后部連線 華北工控DS－500機箱后部的左下角有一個電源接口。在其右側，有一個40mm的小電源風扇。機箱后部有三個翼形螺釘，可以方便拆卸后面板更換風扇。在右下角，有一個eSATA的接口，內置的Sil－3726 SATA接口底板允許5個硬盤共用一根eSATA數據連接線。當機器運行的時候，綠色的LED燈就會發光。還有一個復位鍵。92mm硬盤風扇將熱風從機箱后部散出，同時通過前面硬盤盒的縫隙中吸進冷空氣。 當我們移開DS－500的后面板就會發現面板上面用4個標準螺絲釘固定住的92mm風扇。一根標準的3Pin連接線可以方便用戶有效的控制DS－500的散熱性能。我希望以后所有這種平臺的廠商都可以提供標準的3Pin連接線，這樣用戶就可以很容易地通過升級系統的風扇來達到靜音的效果。 接口 DS－500后面揭開以后，會發現一個很奇特的Sil－3726支架設計。Sil－3726底板插在一個立式的83Pin插槽中，這樣可以將所有的SATA硬盤數據通過Sil－3726芯片來實現連接。當用戶把eSATA數據線插入機箱后部的接口時，就可以將適配卡直接連接到Sil－3726卡。 這是我第一次看到這種獨特的用一個SATA底板實現互連的設計方案。這種方案的一大優點就是Sil－3726底板支架給底板提供了一個1.75”深的散熱冷卻環境。 如果移開所有的硬盤盒，用戶可以看到DS－500里面的SATA底板。因?yàn)橛脖P(pán)盒都是插入式的，所以每個硬盤盒后端SATA連接端口都和底板相關連。 給DS－500供電的180瓦電源型號為ST-180FUB-05E，該電源還有一個40mm的Sunon風扇保證散熱，噪音等級為27.5分貝。 硬盤托架 每一個華北工控的數碼庫都有自己獨特的硬盤盒設計。這些硬盤盒都配有一個SATA底板，硬盤和這個底板側連。這個支架提供了硬盤運行和工作指示燈的電路。 一旦硬盤被安裝在硬盤盒中，它就可以用螺絲釘加以固定。當我安裝一個硬盤之后，其實根本不用螺絲釘固定，就已經足夠穩固了。但是處于安全考慮，大多數用戶還是會用螺絲釘固定。 當硬盤安裝好以后，硬盤盒就可以插入到機箱中。只要輕輕地將硬盤盒推進，就可以完成這一任務。而且硬盤盒會被自動鎖住。 要從DS－500中抽出硬盤盒，只需螺絲啟捅一下自鎖手柄下方的小孔。你會聽到輕微的“咔嚓”聲，硬盤盒上面的鎖解開了。然后你可以拉開自鎖手柄就可以抽出硬盤盒。 設計 DS－500的外觀設計和蘋果機或者PowerMac G5很匹配，特別是鋁質的機箱。硬盤工作指示燈能夠?qū)崟r(shí)反饋硬盤的工作狀態，用戶可以很直觀地看到哪一個硬盤在數據傳輸。我習慣把數碼庫擱置在PowerMac G5的上方，DS－500能在這個位置工作的很好。電源開關設置在前面板很方便接觸到的位置，5個硬盤盒可以輕易的插入或者打開。 因?yàn)镈S－500比較便攜、尺寸很小，所以通過電源開關、報警器以及綠色的硬盤工作指示燈的設計使得DS－500的時尚設計更加具備高品質、高科技。易插易用的硬盤盒提供了一個外接SATA硬盤的靈活方案。因?yàn)镈S-500 足夠小，所以即使在裝滿硬盤的情況下，它都可以輕易地被挪動。而且，DS－500只需要一根數據線就可以實現與主機的連接，避免了線路的雜亂干擾。 NORCO - 4618 適配卡 NORCO - 4618 SATA適配器是DS－500的附屬配件。它利用Silicon公司的SiI 3124-2CB364控制芯片，支持PCI－X。裝有Mac OS X 10.4.x 操作系統的PowerMac G4或者G5 能利用NORCO－4618上面的4個eSATA端口連接外圍設備或者SATA規范的設備。有很多的SATA設備可以通過NORCO－4618 SATA適配器開展工作。當NORCO－4618轉接卡插在一個PCI－X的插槽上，DS－500就會通過SATA數據線連接到這臺電腦。蘋果機的用戶可以利用磁盤管理工具來設定硬盤和NORCO－4618/DS－500的連接。 NORCO－4618可以支持SATA I和SATA II的硬盤。SiI-3124芯片提供了FIS-based Port Multiplier，使多個SATA硬盤共享帶寬，支持4個獨立的DMA 通道（每通道2KB FIFO）。它還支持熱插拔SATA設備。另外，NORCO－4618支持?jǐn)U頻時鐘,以減少電磁干擾。當NORCO－4618裝上Sil－3124 Mac驅動之后，它可以通過4臺5硬盤位的DS-500 SATA數碼庫支持20個硬盤。 功耗 采用“Kill-A-Watt”功率測量器，當DS-500接上電源但沒開機時，功耗大約在1瓦。沒有插入硬盤開機運行下，功耗為16瓦。插入一個希捷320GB，閑置情況下功耗大約在27～28瓦。當達到5個320GB硬盤后，閑置情況下功耗增加到62瓦。在RAID模式下，5個硬盤進行大量數據COPY時，功耗達到69～71瓦。 穩定性 DS－500裝上NORCO－4618 SATA轉接卡 （Silicon Image 2.0.3 Mac驅動），采用PowerMac G5 2.0GHz Dual處理器和5個希捷320GB SATA硬盤（使用RAID 0模式），用這個硬件平臺完成5個硬盤RAID模式下的穩定性能測試。組成RAID0的五個硬盤被拔出，并放回到DS-500不同的位置。這個試驗一共做了十次。在這個熱插拔穩定性能測試中， PowerMac G5 和DS-500 始終處于開機狀態， 在最后一個硬盤放回7秒后，RAID就重新被系統找到。NORCO－4618 SATA轉接卡（Silicon Image 2.0.3 Mac驅動）是我測試過的所有卡，在熱插拔實驗中表現得最快最穩定的一個。 單個硬盤測試 當測試單個硬盤熱插拔的性能時，NORCO－4618安裝的是Sil－3124 2.0.3版本的驅動。在20次獨立硬盤熱插拔測試中，通常7秒后，硬盤就被找到，無一失誤。 PowerMac G5在測試過程中不需要重啟動。 冷卻測試 DS-500 的散熱裝置包括一個40mm的電源風扇和一個ProTechnic電子的92mm后置風扇（型號為MGA9212LR-A25）。5個希捷320GB（7200.10）的硬盤作為此次測試散熱性能的硬件設備。FirmTek 公司的SeriTek/2SE4 被用于這次的冷卻測試。因?yàn)樗鼤?huì)傳遞智能溫度到Mac OS X，這樣Hardware Monitor 4.1就可以顯示每個硬盤的內部溫度。不巧的是，Silicon Image驅動不提供SMART支持，所以NORCO－4618沒用用在此次的測試中。測試中，系統同時復制20次一個4.2G大的視頻文件夾。90分鐘之后，5個320GB硬盤的溫度范圍顯示在104到105.8華氏度（室溫在74華氏度）。接下來的冷卻測試需要讓機器運行一個小時，只監測溫度。我想看看DS－500中的硬盤是如何很好地降下溫度的。大約一小時后，硬盤顯示溫度為98.6～102.2華氏度。 可自定義冷卻 I為了看看如果使用一個帶有消音裝置的風扇，會不會帶來溫度上的變化，我們使用了一個Nexus 92mm的DF1209SL－3風扇代替原配的風扇。Nexus僅會產生19.2分貝的噪音。它每分鐘的轉速為1500轉，除非我用耳朵貼近它才可以聽到一點噪音，要不然我都不確定它到底是否在運行中。下標列出了兩種風扇使用情況下的溫度監測對比表。 溫度監測（華氏） 1-5號硬盤位都使用了希捷320GB 7200.10 硬盤，型號為： ST3320620AS。 你可以看到，當使用Nexus風扇時，溫度會更高。而且并沒有減少DS－500的噪音，因?yàn)榇蠖嘣胍舳际怯呻娫达L(fēng)扇（Sunon 40mm）產生的。要想獲得聽覺上的安逸，Sunon電源風扇最好得以更換。 休眠 NORCO－4618裝上Sil－3124 2.0.3版本的驅動之后，DS－500被用來測試蘋果機的休眠性能。因?yàn)檫@是SATA適配卡具有的功能，所以在休眠模式下，我們就更能看出NORCO－4618、PowerMAC G5 Dual和DS－500是如何聯合工作的。當Silicon Image安裝驅動之后，Norco-4618 可以支持PowerMac G5進入休眠。安裝好硬盤之后，用戶可以讓蘋果機進入休眠狀態，當啟動喚醒之后，在5～10秒之內，硬盤可以進入正常運行狀態。如果DS－500有5個希捷320GB硬盤處于休眠模式，此時它的功耗將會從62瓦降到26瓦。但是風扇不會停止運行。POWERMAC可以卸載掉DS-500后進入休眠模式, 一但系統喚醒后，還可以重新啟用DS-500。 SATA 性能 DS-500 在用了蘋果不同的SATA適配卡和Sil－3124 Mac不同版本的驅動環境下進行測試，采用PowerMac G5 2.0GHz Dual處理器，操作系統采用Mac OS X 10.4.8。DS-500使用5個希捷320G （7200.10）組成RAID0。使用DiskTester 2.0 測試不同卡在各種RAID負載下的表現。 DS-500在RAID0（5個硬盤組成）下的性能表現 表格中的單位為MB每秒 從上面的表格看來， 最新的Silicon Image SiI-3124 Mac驅動版本2.0.3并不是表現最好的。舊版本0.42.4速度快些，但它不支持硬盤直接連接功能，而且SILICON IMAGE已停止對舊版本的服務。有趣的是FIRMTEK公司比SILICON IMAGE公司對SILICON IMAGE的SIL3124芯片提供更快的驅動程序，這種情形比較少見。 擁有FirmTek SeriTek/2SE4 和 Sonnet Tempo X4P 的用戶會發現 Norco DS-500 與他們的卡配合得很好，并且支持硬盤SMART功能，和更快的RAID速度。對使用NORCO-4618的用戶，如果你想使用RAID設置硬盤，推薦使用0.42.4的驅動程序；如果你想將硬盤直接連接系統，只能選擇2.0.3的驅動程序。 Single Seagate 7200.10 320GB in Norco DS-500 在上面的測試中，NORCO－4618、FirmTek SeriTek/2SE4 和Sonnet Tempo X4P SATA轉接卡都是用帶有一個希捷硬盤的DS－500來進行測試。大家可以看到，Norco-4618 SATA適配卡在單一硬盤工作下表現的非常出色。實際上，這四款適配卡在這個測試中表現有驚人的相似，沒有太大差異。 Mac Pro PCIe 的用戶 對于Mac Pro用戶來講只有PCIe擴展槽怎么辦呢？華北工控推出另一版本DS－500e數碼庫，500e搭配N(xiāo)ORCO－4627轉接卡，NORCO-4627使用SILICON IMAGE的SIL3132芯片，它提供兩個ESATA接口，占用一個PCI-E X 1插槽。這個卡的Mac驅動可以在Silicon Image網站上找到。目前的版本是1.1.9u。 SiI-3132 對硬盤的直接連接配合很好，但當硬盤設置為RAID0時，寫速度受限于SIL3132的帶寬（少于125MB每秒） 討論 硬盤存儲產品，不同的型號之間的性能差異不太明顯。關鍵還要考慮散熱性能、噪音、外觀、是否支持熱插拔、是否容易使用、尺寸，還有價格。華北工控DS-500 （$449.99） SATA 接口數碼庫提供了非常良好的散熱環境，最大支持5個SATA硬盤。在A(yíng)MUG冷卻應力測試中，DS－500能讓希捷320GB硬盤保持在106度（華氏）以下。AMUG曾經做過同樣規格存儲產品（WiebeTech SilverSATA V）的冷卻測試，效果會比較好。但是SilverSATA V 會比DS－500產生更大的噪音。 DS-500會比Sonnet Fusion 500P和DAT Opticd的Sbox－P產生更大的風扇噪音，但比兩者的散熱效果會更好，大概5－10度。 DS-500 具有很時尚的設計、支持熱插拔、工作指示燈，而且易于使用。如果你還需要一個PCI－X SATA適配卡，那DS－500就是一個超值之選。單獨購買一個NORCO－4618 PCI－X卡，會花費大概70美元。 優勢 ＊5個熱插拔硬盤位數碼庫＋PCI－X卡，價格不到$450 ＊可以支持多種操作系統 ＊一根數據線可支持5個硬盤 ＊支持FIS-based Port Multiplier，使多個SATA硬盤共享帶寬. ＊易升級 ＊風扇、溫度報警器，風扇易更換 ＊良好的散熱性能 ＊方便維護 ＊ LED 工作指示燈 ＊既可直接連接硬盤使用，也可將硬盤設置為RAID組， 輕松轉換。 ＊外形美觀，和Apple Mac Pro 或者PowerMac G5相匹配 劣勢 ＊Silicon Image提供的驅動程序不支持硬盤S.M.A.R.T檢測功能。 ＊靜音方面表現不及Fusion 500P或者Sbox-P。 DS-500產品總結 DS-500有一個非常漂亮的外觀，鋁質機箱結構非常小巧緊湊。同時，DS－500具有極好的散熱能力，工作運行指示燈、熱插拔硬盤盒、前置電源開關。PCI-X SATA適配卡為DS－500提供了額外的附加值和優越的性能。PowerMac G5的用戶可以通過PCI－X插槽來使用NORCO－4618，進而可以通過DS-500設置大容量高速度的 RAID，系統也可通過DS-500直接連接硬盤使用。 DS-500為聲像多媒體處理對于存儲方面的應用需求提供了非常好的平臺。
