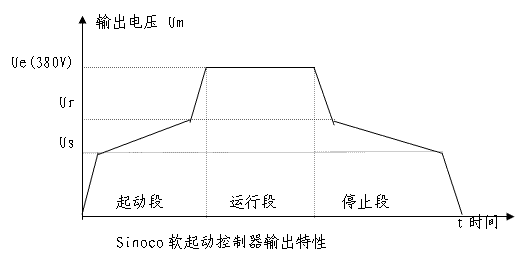

本軟起動控制器是采用微電腦控制技術，專門為各種規格的三相異步電動機設計的軟起動和軟停止控制設備。該產品具有國際領先水平。 軟起動控制器有以下特性： 限制起動時間的壓降，并降低電流峰值。 限制起動轉矩以保護傳動機械。 平穩加速起動，平穩減速停止（消除水錘）。 旁路輸出選擇 輸出特性： 起動電壓Us 在起動過程中，電機的輸出力矩隨電壓增加。當軟起動器的輸出電壓較小時，電機力矩小于負載的靜磨擦力矩，不能使負載轉動。隨著輸出電壓的不斷增大，電機的力矩克服了負載的靜磨擦力矩，負載開始轉動。 軟起動器可提供四種不同的起動電壓Us（130V，180V,230V,280V）。 達速電壓Ur 輸出電壓從Us開始按一定的斜率上升，電機不斷加速。當輸出電壓達到Ur時，電機也基本達到額定轉速，Ur也就稱為達速電壓。 軟起動器在起動過程中自動監測達速電壓，當電機達到額定轉速時，使輸出電壓上升到額定電壓。 起動時間Ts 起動時間Ts指輸出電壓從0V上升到380V所需的時間，也即輸出電壓在Us與Ur之間的斜率, 軟起動器可提供5-60秒可選擇的軟起動時間。 軟停止時間Tp 軟停止時間Tp指輸出電壓從380V降到0V所需的時間，也即達速電壓在Ur與Us之間的斜率，軟起動器可提供5-60秒可選擇的軟停止時間。。 一次端子 輸入端子 A、 B 、C是輸入端子，連接三相電源 輸出端子 M1、M2、M3是輸出端子，連接三相負載 相 序 軟起動器對電源的相序不作特別要求，可以任意連接，僅與電機 轉向有關 控制端子 1、旁路信號輸出端子：S3、S4(250VAC/5A) 運行繼電器的輸出觸點，軟起動結束后十秒鐘動作，用于旁路接觸器 2、軟停信號輸入端子：S1、S2 按下“軟?！毙盘?hào)，旁路接觸器斷開后，軟起動器使電機電壓下降，當電壓下降至設定值后，延時到達，主回路斷開，電機停車 選擇開關 用于選擇旁路信號的輸出。 開關處于ON的位置時，當軟起動結束后十秒旁路信號S3,S4常開觸點閉合，再十秒鐘后軟起動控制器輸出由全壓變?yōu)榱銐海到y(tǒng)處于旁路工作狀態。 按下“軟停”信號，軟起動控制器輸出全壓，三秒鐘后旁路接觸器斷開，再三秒鐘后軟起動器開始做軟停動作，當電壓下降至設定值后軟起動控制器輸出變?yōu)榱銐骸? 開關處于OFF的位置時，軟起動器沒有旁路信號輸出，軟起動器處于連通工作狀態。 注：由于散熱的需要，30KW以上軟起動器請選用旁路工作方式。
