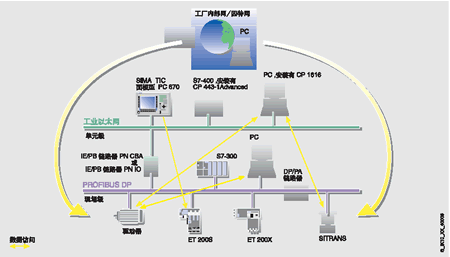

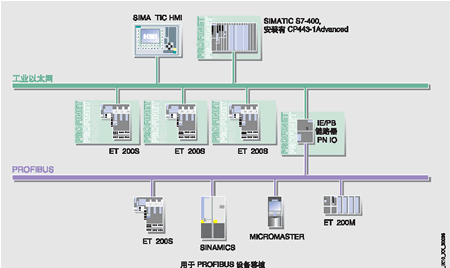

概述 工業以太網和PROFIBUS 之間的網絡轉換 連接到工業以太網 10/100 Mbit/s，全/ 半雙工傳輸，帶用于自動切換的自感應功能 與PROFIBUS 連接 9.6 kbit/s - 12 Mbit/s，包括45.45 kbit/s，用于PROFIBUS PA PROFINET IO 代理； 用于根據PROFINET 標準將PROFIBUS DP 從站通過實時通訊（RT）連接到PROFINET IO 控制器： - 從IO 控制器的角度而言，所有DP 從站都可象以太網接口的 I/O 設備那樣處理，例如帶有以太網接口的IO 設備，也就是說 IE/PB 鏈接器PN IO 是其代理。 通過S7 路由在網絡間實現的編程器/ 操作員面板通訊，即所有 S7 站，都可從工業以太網或PROFIBUS 中的編程器進行遠程編程。 通過S7 OPC 服務器和S7 路由，可交叉訪問S7 站的數據，用于可視化， - 通過S7 OPC 服務器，使用IE/PB 鏈接器PN IO，可從工業以太網中的PC （例如帶有OPC 客戶機接口的HMI 應用程序）訪問PROFIBUS 上的S7 站的所有數據。 模板更換無需編程器，使用C-PLUG 卡用于組態數據的備份 優點 PROFINET 應用 PROFIBUS DP 從站與PROFINET IO 控制器之間的連接簡單，保護投資 從工廠所有管理層級訪問過程數據 通過垂直集成工業以太網和因特網，可實現在世界范圍內訪問 PROFIBUS 節點數據 從中央控制中心即可進行工廠優化 從中央控制中心即可裝載STEP 7 程序 支持分布式現場設備PROFINET 標準，與制造商無關 使用工業以太網和PROFIBUS 組態PROFINET 舉例使用IE/PB 鏈接器PN IO 作為代理，PROFIBUS 設備可無縫集成在PROFINET 中。 垂直集成應用 通過垂直集成工業以太網和因特網，可實現在世界范圍內訪問 PROFIBUS 節點數據 從中央控制中心即可進行工廠優化 從工廠所有管理層級訪問過程數據 從中央控制中心即可裝載STEP 7 程序 對于垂直集成工業以太網和PROFIBUS 之間的網絡轉換， IE/PB 鏈接器PN IO 組態舉例 應用 作為一種獨立的部件，使用IE/PB Link PN IO 可形成工業以太網和PROFIBUS 之間的無縫轉換。 使用IE/PB Link PN IO 作為代理，現有PROFIBUS 設備仍可繼續使用，并可集成在PROFINET 應用中。 IE/PB Link PN IO 還提供以下功能： · S7 路由 - 通過S7 路由在網絡間實現的編程器/操作員面板通訊，即所有 S7 站，都可從工業以太網或PROFIBUS 中的編程器進行遠程編程。 - PROFIBUS 網絡中S7 站的可視化數據可由工業以太網中的 HMI 站訪問。 · 數據記錄路由（PROFIBUS- DP） - 通過IE/PB Link PN IO，使用SIMATIC PDM（在PC 機上）能經由工業以太網對PROFIBUS 現場設備進行參數化和診斷。 設計 IE/PB Link PN IO 具有SIMATIC 系統設計的所有優點： · 設計緊湊； 堅固的塑料外殼，正面有： - RJ45 引出插座，用于連接到工業以太網。 - 一個9 針Sub-D 接口，用于與PROFIBUS 連接 - 一個2 針端子條，用來連接24V DC 外部電源。 - 診斷LED · 通過IE FC RJ45 接頭180 （帶180°電纜引出插座）或通過標準插線電纜連接 · 安裝簡單； IE/PB 鏈接器PN IO 安裝在S7-300 DIN 導軌上。 · 無風扇運行 · 使用任選C-PLUG 卡（不在供貨范圍內），可在故障時快速更換設備 功能 PROFINET PROFINET IO 代理；用于根據PROFINET 標準將PROFIBUS DP 從站通過實時通訊（RT）連接到PROFINET IO 控制器 其它垂直集成功能 S7 路由 - 通過S7 路由在網絡間實現的編程器通訊，即所有工業以太網或PROFIBUS 中的S7 站，都可從編程器進行遠程編程。 - PROFIBUS 網絡中S7 站的可視化數據可由工業以太網中的 HMI 站訪問。 數據記錄路由（PROFIBUS- DP） - 使用該選件，IE/PB Link PN IO 可作為一個路由器，用于必須發送到現場設備（DP 從站）的數據組。使用SIMATIC PDM，可為現場設備的參數化和診斷生成這種數據組。 應用： 通過IE/PB Link PN IO 和DP/PA 耦合器，使用SIMATIC PDM （在PC 機上）能經由工業以太網對PROFIBUS PA 現場設備進行參數化和診斷。 其它垂直集成功能還可用于現有沒有采用PROFINET 的 PROFIBUS 應用，以與上位工業以太網連接。 IE/PB Link PN IO 可作為PROFIBUS 網段上的附加2 類DP 主站，用于連接工業以太網，并提供上述功能： 診斷 通過STEP S7 或SNMP，可提供豐富的診斷選項，包括： 指定PROFINET 現場設備的診斷；使用IE/PB Link PN IO 作為代理，以和PROFINET IO 設備同樣的方式，診斷所連接的DP 從站（也可用于PROFINET IO 控制器的用戶程序中） 一般診斷與統計功能 連接診斷 LAN 控制器統計 診斷緩沖區 通過SNMP V1 MIB-II，集成在網絡管理系統中 組態 IE/PB Link PN IO 使用STEP 7 V 5.3 SP1 及以上進行組態。 對于IE/PB Link PN IO 所需的參數，例如地址，都可使用STEP 7 賦值，并自動生成所有必要的路由信息。 使用STEP 7 創建的PROFINET IO 組態數據保存在IO 控制器中。但必須考慮到可保存的最大數據量。以太網接口的初始化數據備份在C-PLUG 卡中。由于其相關的組態數據都備份在IO 控制器或 C- PLUG 中， IE/PB Link PN IO 在故障時無需編程器即可進行更換。
