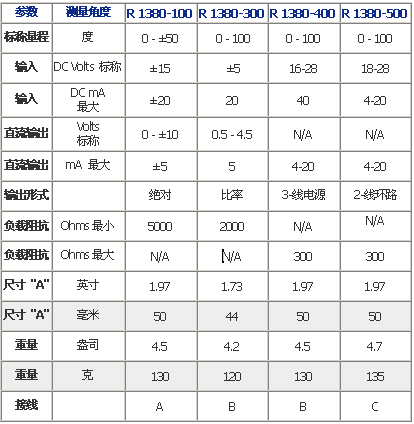

特征: 0°~100°旋轉量程 全360°旋轉非接觸技術 非線性優于±0.25% FRO 直流電壓或4-20mA完全輸出 環境密封標準：IEC IP-66 集成直流供電/直流輸出 典型應用: 1/4轉閥 信件分類器口 煙道節氣閥 節流閥位置控制 擺臂張力控制 燃料架位置控制 概述: R1380-050是非接觸、分餾旋轉、絕對輸出旋轉位移傳感器，提供模擬電流或電壓輸出，與旋轉軸在100°范圍內成比例。他們是用于測量四分之一球閥和碟形閥、煙道節氣閥、堰門、信件分類裝置、傳送帶稱重系統、擺臂張力控制及無數其他包括90°軸移動應用的理想產品。R1380對其它要求高可靠性的有限旋轉應用象機動設備如升降機、起重機、高爾夫車、草坪機的踏板位置感應或船舶、起重機的油門桿位置感應及其它利用接合臂的交通工具。 R1380系列旋轉位移傳感器利用內置式電子提供幾種直流輸入/輸出。可選量程有0°至±50°，±10V直流輸出，或0°至100°，單極0.5-4.5V直流輸出，或4-20mA輸出,3線供電或2線環路供電。傳感器有電子trimpots，可以進行很好的零點和滿度直流輸出調節。 R1380-050系列旋轉傳感器利用一個帶16毫米直徑中心導引和腎形安裝槽的陽極電鍍鋁安裝法蘭，允許用戶在90°旋轉測量應用中做約±5°的機械調整。這種傳感器封裝在不銹鋼外殼內，有一個6毫米的不銹鋼滑動軸承。該傳感器的總體環境密封達IEC IP-66級。正常電子輸入/輸出端是12英寸（300毫米）長的電纜，但特殊OEM訂貨可以訂更長的電纜或傳感器安裝接頭。若需更詳細的資料，請與我們聯系。 機械方面，R1380系列傳感器是全360°旋轉裝置，有兩個100°范圍，在兩個180°內，線性誤差優于滿量程輸出的±0.25%。傳感器的主要旋轉量程用與安裝法蘭表面標記垂直的傳感器軸上的平面線示表示。在這個位置，從軸的未端看，當軸順時針旋轉時，模擬輸出下降。到100°量程，輸出顛倒，因此當軸順時針旋轉時，模擬輸出上升。它們的絕對輸出特性使它們優于增進輸出的傳感器（如光電編碼器，在供電失敗時就會丟失位置信息）。 主要技術指標: 供電：見規格表 滿量程輸出：見規格表 輸出阻抗：< 10 Ω 輸出噪音及波紋：< 0.1% FSO 頻率響應（-3 dB）：800 Hz(標稱） 線性誤差：< ±0.25% （全量程） 工作溫度：-0℉- +185℉（-20℃- +85℃） 標度因子溫度系數：±0.005%/℉（標稱） （±0.01%/℃ 標稱） 振動公差：10g，50至2000 Hz 可承受最大沖擊：100 g, 11 ms 指標：
