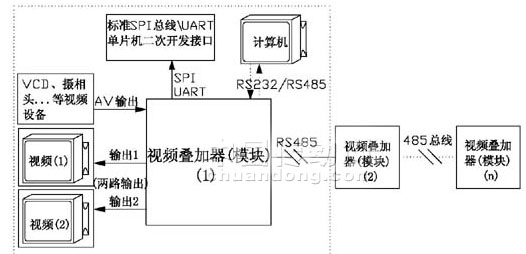

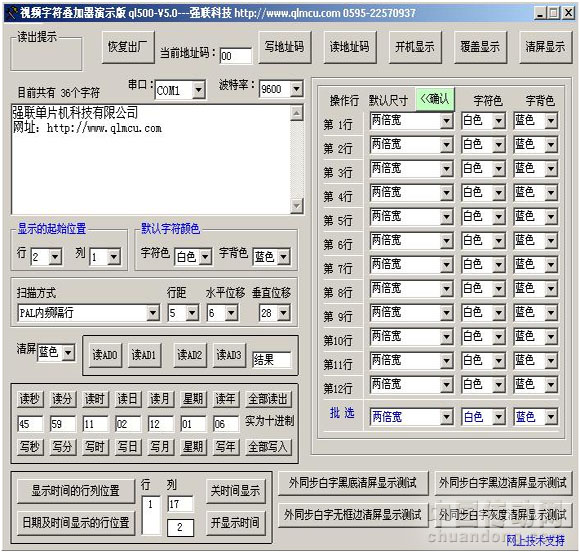

      視頻字符疊加模塊功能簡述 PC機及單片機二次開發平臺。 兼有靜態及動態字符疊加功能。集成2種常用控制接口，方便與任何單片機及PC機接口。包括：RS232接口；RS485接口。通過RS232或RS485總線直接編寫PC機上位機軟件，可單機連接，也可多節點聯網，最多可掛接255節點。給模塊供上電源就可直接編寫符合自己要求的PC機端軟件（參閱用戶手冊的PC機編程指南）。廠家提供了PC機測試程序，許多場合甚至無須再編寫PC機端軟件可直接使用（PC機端軟件將不斷升級）。國標一二及簡體（繁體可定制）24X24點陣漢字字庫（8千多個漢字字符參照ST7920.PDF的第36頁）。每屏可顯示12 行 24列共288個中英文字符。 全屏字符放大及不放大可選（視頻圖像不受影響），共有7 種字符大小可選擇。 8種字符顏色、8種字符背景顏色及8種屏幕背景顏色。 64個數量級的疊加信息的水平及垂直偏移量調整（視頻圖像不受影響）。 16種行距大小選擇。 2種顯示模式：疊加模式與非疊加模式，可軟件快速自由切換。字庫修改了帶小數的數據顯示效果，小數的個位直接選用數字序號⒈⒉⒊⒋⒌⒍⒎⒏⒐并添加了原字庫所沒有的0.字符（對應的漢字內碼為A2B0或以⒛取代），避免數據出現如“１１．５”這樣的不協調的狀況，“11.5”更為協調?？擅摍C顯示1屏信息多達120個字符（上電即顯示，所謂的靜態顯示），顯示的信息可隨時修改（直接使用免費電腦設置軟件 即可）。使用UART或RS232或RS485操作一次可發送多達120個字符。行號可設定，字體大小可調，字符顏色，背景顏色都可調。字符疊加模塊1路視頻輸入，2路視頻疊加驅動輸出。自動檢測外部輸入的視頻信號。工作在外同步模式下，當無外部輸入的視頻信號將自動切換為內同步顯示，外部輸入的視頻信號恢復正常又自動恢復外同步模式。 疊加器關閉電源視頻信號在視頻輸出端口2即OUT2自動直通輸出，保證錄象信息不丟失。所以視頻疊加輸出最好選擇輸出OUT2。 實時時鐘顯示功能，秒、分、時、日、月、星期、年數據可動態讀寫。實時時鐘顯示開關功能。關閉實時時鐘的顯示，用戶可自定義顯示格式。多種實時時鐘快捷顯示模式可選擇，用戶只需發送簡單的指令即可，無須編程換算。增加了復位模塊指令。體積小，全貼片工業級器件。26個可選擇的功能引腳，可方便嵌入到其他產品中。 +5V電源，功耗<1W,工業級標準設計。總之，視頻字符疊加模塊為用戶提供了全面的靈活而快捷的視頻字符疊加二次開發平臺。為“視頻字符疊加技術”快速嵌入到你的產品中提供捷徑。 靜態及動態字符疊加顯示靜態字符疊加顯示：利用模塊可保存一屏疊加字符信息功能，用戶無須編程，直接使用免費的電腦設置軟件設置好顯示內容及字符參數，之后模塊可在脫離PC機（或連接PC機）的情況下，每次上電屏幕即可顯示所設置的內容，即脫機顯。脫機靜態顯示的信息及參數可隨時修改。靜態顯示可設為疊加模式，也可設為非疊加模式（即內頻顯示模式）；當設為疊加模式，如果沒有外部視頻信號輸入會自動轉為非疊加模式；當設為非疊加模式，不管有沒有外部視頻信號輸入都按非疊加模式顯示。靜態字符疊加信息的清除：可通過恢復出廠操作，或者內容只輸入一回車或空格然后按開機顯示操作。
