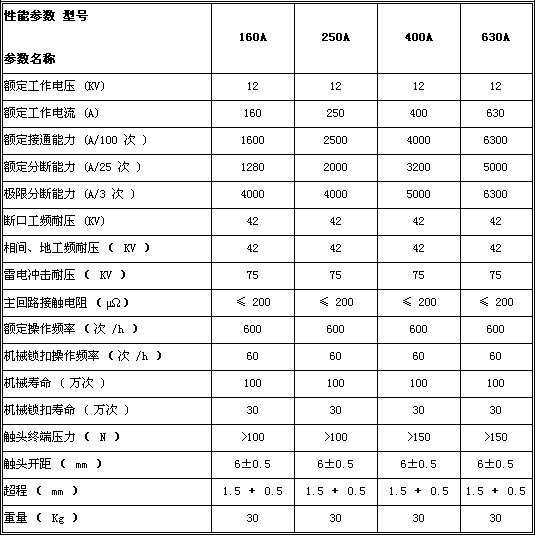

高壓交流真空接觸器介紹 JCZ5-12KV系列 　　 本公司生產的 JCZ5-12KV系列 交流高壓真空接觸器是市場主流機型。通過多年來總結了用戶使用經驗，對原產品進行了重新設計，使產品無論是外觀還是性能指標及可靠性、易使用維護上都有較大提高。歡迎用戶選擇使用。 產品特點 主回路 • 真空開關管采用國內知名廠家的產品。技術成熟，質量可靠，市場信譽好。 • 630A采用端面和導電夾雙重動端聯接，電阻小、更可靠、溫升低。 • 導電排美觀耐用，上端有平聯接或豎聯接二種方式供選擇，方便用戶使用。 電磁系統 • 同類產品中獨有的內置式大容量密封輔助開關，大大提高輔助開關的可靠性，使用安全。 • 優化動作結構，降低線圈啟動功率和保持功率，因而溫升低，壽命長，更可靠。 • 使用動銜鐵限位緩沖和輔助開關打頭緩沖，降低動作沖擊力，提高動作可靠性。 動作結構 • 轉軸支承靈活，受力無卡滯，軸向串動小，提高了動作性能和一致性。 • 合理的動作機構，確保真空管動導電桿軸向運動同軸度。提高了接觸器性能和可靠性。使三相同步性、彈跳指標優于同類產品。 • 增強主觸頭的接觸壓力，提高了電性能和動作特性。指標優于同類產品。 • 機械保持裝置自成一體，結構合理，使用更可靠。 方便使用和維護 • 控制回路接線端子有功能標志，防止接線錯誤?？梢愿鶕脩粜枰瑢⒔泳€端子裝于機器的二側或后面，方便接線。 • 輔助觸點數量可根據使用要求組合。 主要性能參數 JCZ5-12KV 系列 2.控制回路 2.1.控制電壓Ua：AC或DC 110V、220V、380V、或根據用戶要求定制。 2.2.控制功率：啟動＜900W保持＜30W 機保方式：合閘＜800W、分閘＜700W。 2.3.工頻耐壓: 2KV。 3.輔助回路 3.1. 輔助觸點：提供用戶使用的輔助觸點常規產品為二常開二常閉；最多為四常開五常閉。機械保持為二常開三常閉；更多觸點可定制。 3.2.觸點容量 : AC380V 6A ; AC220V 10A 。 3.3. 回路接觸電阻≤0.1Ω 3.4.工頻耐壓：2KV 4.動作特性 4.1.分、合閘時間≤120ms。 4.2.三相同步時間≤2ms。 4.3.合閘彈跳時間≤5ms。 4.4.最低吸合電壓≤85％Ua。10％Ua≤最高釋放電壓≤75％Ua。
