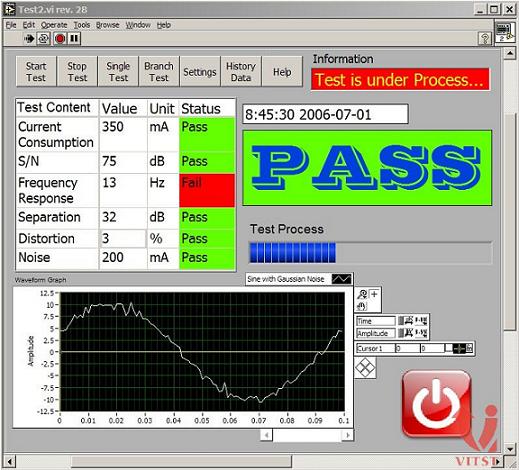

應用領域：產品測試 挑戰：對功放pcb板參數進行測試測量，檢測是否達到用戶設定的標準。 應用方案：用NI公司的LabVIEW 7.1配合聲音信號數據采集卡完成測試 使用產品：LabVIEW 7.1、NI PCI-4474 介紹： 系統為自動測試，整個過程為： 信號輸入（裝夾產品、啟動信號產生裝置）→開始測試→讀信號→是否滿足設定值→顯示合格值并報警→測試結束→等待下個信號輸入（裝夾產品、啟動信號產生裝置），此測試過程為一個產品測試過程，要求測試過程不大于1分鐘。 測試項目為： （1）對功放PCB板進行在線測試,包括以下測試。 a）. 耗電流測試 b）. 信噪比測試 c）. 響應頻率測試 d）. 分離度測試 e）. 失真度測試，最大失真度 Distortion<5% f）. 開關機異常聲測試。 （2）與設定標準值比較，檢查出次品； （3）通過圖形界面實時顯示測試結果，并判斷數據是否合格。 （4）對正品和次品的數量、性能值、次品原因進行記錄。存到數據庫中。 （5）打印生產報表和質量報表
