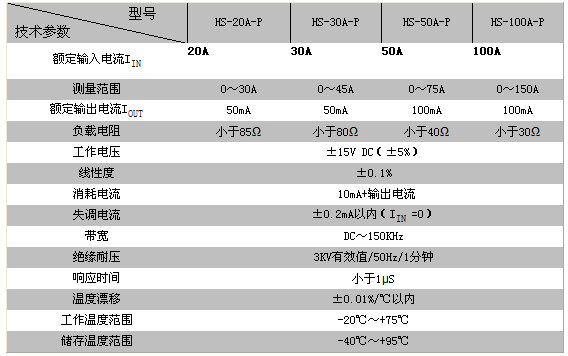

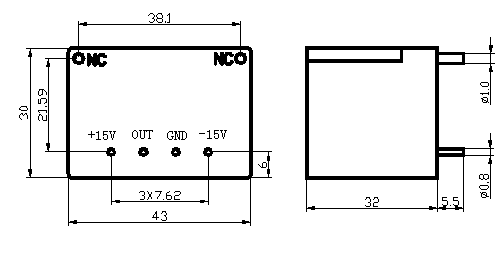

產品簡介: HS-P系列是測量100A以下的電流傳感器,利用霍爾效應，采用磁補償原理,被測回路與測試回路絕緣。可測直流、交流、脈動電流，頻率范圍 0～150KHz,輸出電流正比于輸入電流。 一、特點： 　　1．采用磁補償原理,被測回路與測試回路絕緣。 　　2．可測直流、交流、脈動電流，頻率范圍 0-150KHz。 　　3．全封閉，堅固、抗震、防潮、阻燃、抗電強度高。 二、安裝尺寸：（單位：mm） 三、技術參數 四、使用說明和注意事項: 　　1．為了在OUT端獲得正向輸出電流,輸入電流必須按箭頭指示方向流動。 　　2．使用時先接好負載及接通±15V工作電壓,再接通輸入電流。 　　3. 如果實際應用時的最大輸入電流比所選型號的額定輸入電流小“若干”倍時，則在中心孔穿上“若干”匝作為輸入，這樣更能保證測量精度（如用HS-50A-P測量25A輸入電流時，在穿孔中繞上2匝可得到最佳精度）。 五、典型應用： 　　· 直流電機牽引的靜電轉換 　　· 交流變頻，伺服電機 　　· 開關電源，不間斷電源
