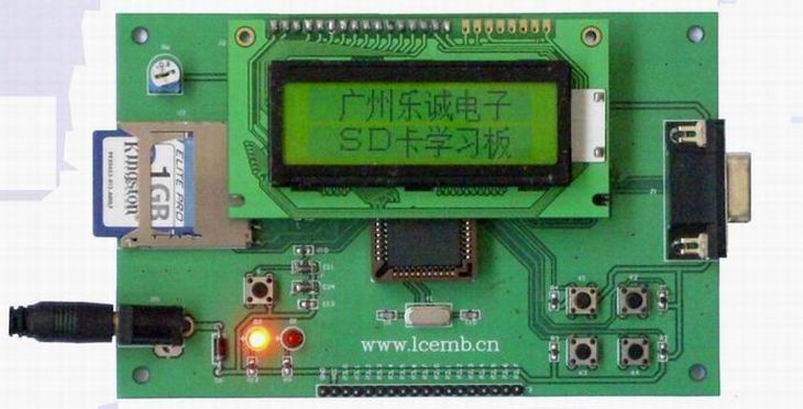

       采用SD卡作為存儲裝置，已經成為大容量數據存儲器設計的首選，具有無可比擬的優勢，以往控制SD卡通常合用ARM內嵌操作系統控制，系統龐大而復雜，工作穩定性也是問題，硬件成本高，且普通開發人員難以掌握，針對這種情況，我們特別開發了使用 51單片機來驅動控制大容量SD卡的開發學習套件。SD卡開發學習板提供詳細的C51源碼及注釋，電路原理圖，外圍芯片資料，設計參考資料等你設計所需的資源，只要你有最基本的C語言基礎 ，花幾天時間看看教程及程序，你就可以按照自己的需要修改程序代碼，并下載到學習開發板上，運行程序，看看你修改的程序是什么樣的。使用樂誠的開發板，會讓艱澀的開發變得無比有趣，趕快購買樂誠開發板嘗試吧。
商品定位
      SD卡開發學習板專為單片機初學都設計,在校師生、單片機愛好者、單片機專業人員均可以在此學習板上進行學習。（歡迎師生或?qū)W校團購）。
硬件資源
1.  CPU采用STC89C54RD+
      4V～5V工作電壓，16K FLASH程序存儲器，1280字節SRAM，3個定時器，串口，32個I/O，兼容AT89C52等51內核單片機。
2.. 最大支持2G Byte SD卡
      2G以下的SD卡，Mini SD卡，開發板的驅動程序均支持。
3.  YM12232F液晶顯示屏
       內置8192個16＊16點漢字庫和128個16＊8點ASCII字符集圖形點陣，可以顯示圖片，圖形。
4.  四個功能按鈕
      可以設置成8個狀態，調試軟件或設計成功能健。
5.  RS232接口
      該接口接上電腦的串口，通過下載軟件，可以下載編譯好的新程序，也可以作為串行通信接口傳輸數據。
接口
1.  標準DB9串行接口
2.  自彈式SD卡座
3.  空閑I/O口插針引出
4.  四個按鈕，為你提供四種狀態的輸入控制
5.  液晶屏數據接口及控制端口
軟件資源
★   提供版主調試編譯好的的 C51源程序，主要的軟件功能模塊包括SD卡檢測，卡內文件數據讀取，創建新文件，向指定文件中寫數據，刪除文件。
★  支持WINDOWS兼容的各種文件類型，可軟件修改文件類型。
★   提供完整的程序代碼，包括SD卡全功能驅動程序，串行通行程序（可以把指定文件的數據通過串口傳輸?shù)诫娔X的串口調試軟件中查看），液晶屏驅動程序，漢字顯示，切換等功能，鍵盤的掃描程序代碼。
★   提供開發板學習教程，快速上手指南，包括開發工具軟件的參數設置，操作流程，下載方法等。
★   提供破解版的 KEIL 開發工具軟件。
★   提供PROTEL 99SE 版本的原理圖文件。
★   提供PROTEL電路板設計軟件。
★   免費贈送單片機C程序設計源碼大全，包括串口程序設計，USB程序設計，定時器程序設計，A/D轉換程序設計，網絡擴展接口設計，PWM程序設計等等。
實驗項目
1.  學習如何讓程序自動檢測SD卡座中是否有SD卡插入實驗項目
2.  學習如何在空白的SD卡中創建一個＊.txt文件（文件名在C51程序中自定義）實驗項目
3.  學習如何用程序自動刪除一個＊.txt文件實驗項目
4.  學習如何向指定文件名的文件保存數據實驗項目
5.  學習如何從指定文件名的文件中讀數據實驗項目
6.  學習如何將數據從CPU串行口發送給計算機上運行的《串口調試軟件》接收實驗項目
7.  學習如何在帶漢字庫的液晶屏上顯示漢字，漢字顯示位置調整實驗項目
8.  學習單片機如何讀取外設信息，按鈕信息輸入實驗項目
9.  單片機I2C數據通信，讀/寫E2PROM中的數據實驗項目
10.單片機驅動蜂鳴器實驗項目
11.單片機讀寫萬年歷時鐘芯片DS1302實驗項目
12.單片機驅動一個繼電器實驗項目
◆   STC單片機無需仿真器，直接通過專用軟件從串口下載程序代碼到芯片，下載完成后，程序自動復位啟動。
銷售清單
1.  SD卡開發學習板一塊
2.  5V開關電源
3.  串口延長線一條
4.  配套光盤一張：開發教程，常用開發工具軟件、學習板電路圖紙、全部示例程序、相關芯片資料、入門資料
＊可選配 1G Byte  金士頓 SD 卡（加30元）
＊可選配 12232F（7 X 2） 帶漢字庫液晶顯示屏（加40元）
保修說明：SD卡開發學習板自寄出之日起，一年內所有器件免費維修（人為損壞除外）。期間產生的快遞費用由用戶支付。
