產品描述

      PRG-1000是一款無源檢測端及操作端通用隔離安全柵,本產品不需輔助電源,用戶按需要可將雙通道中任何一個回路選用為檢測端方式或操作端方式,并且無需本安接地,使用極為方便。檢測端方式接二線制變送器,操作端方式接閥門定位器、電氣轉換器。

 主要技術規(guī)格

●型號命名方式:
    PRG-1000□——1：單通道2：雙通道

●電源電壓：24V供電
    安全柵內部功耗：200mW
                                (包括內部負載電阻）

●檢測端方式（危險側）
    輸入電流：4—20mA
    變送器配電電壓：
    最高電壓≤25V(30V回路供電,4mA輸出)
    最低電壓≥14V(24V回路供電,20mA輸出）
    配電電源內部負載阻抗：302Ω
    輸出信號：4-20mA（安全側）

●操作端方式（危險側）
    輸出電流：4-20mA
    電壓跌落：9V（電流20mA時包括302Ω內部負載電阻）
    輸入電流：4-20mA（安全側）

●性能指標
    傳輸精度：0.1% F.S（操作端方式）
              0.2% F.S（檢測端方式）
    溫度漂移：（±0.01%/℃)
    絕緣強度：本安端/非本安端2500VAC/1分鐘
    工作溫度：-20～+60℃

●結構及外形尺寸
    產品結構：35mm導軌卡裝，ABS外殼材料，
                插拔式端子
    外形尺寸：22.5×114.5×99（mm）
    整機重量：120g

安全防爆認證參數

●國家防爆電氣產品質量監(jiān)督檢驗中心(CQST)

    防爆標志：[EXia]（ⅡC）

    認證參數：端子（5.6和7.8）

    Uo:28V     Io：93mA     Po:675mW    Um:250V

    IIC:Co=0.05uF,Lo=0.45mH

    IIB:Co=1.65uF,Lo=1.3mH

    IIA:Co=3.3uF,Lo=2.8mH

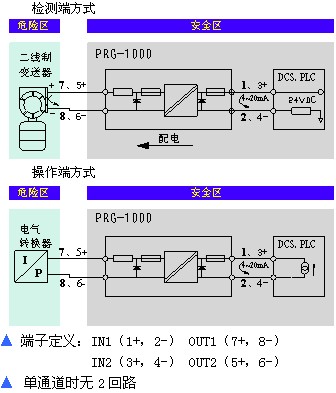

 PRG-1000接線圖

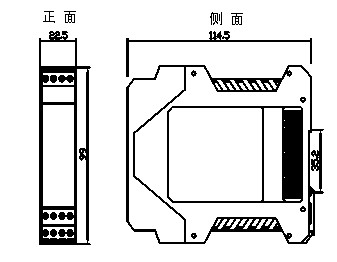

PRG-1000外形尺寸圖
